电脑主板故障维修的方法

发布:admin | 发布时间: 2010年3月24日

笔者所在单位有几十台电脑，从开始的586，到现在的双核机，时间跨度大，机型多，一些使用较长的电脑，除了软件上的问题外，硬件方面也开始因老化等出现故障，对此先后进行了修复，同时笔者结合其他电子类设备的维修经验，把积累的心得体会跟大家分享。
前言：主板是负责连接电脑配件的桥梁，其工作的稳定性直接影响着电脑能否正常运行，由于它所集成的组件和电路多而复杂，因此产生故障的原因也相对较多，主板故障往往表现为系统启动失败、屏幕无显示等难以直观判断的故障现象。下面分别总结了几种维修方法，优势和局限兼有，希望能举一反三结合使用。
1、清洁法

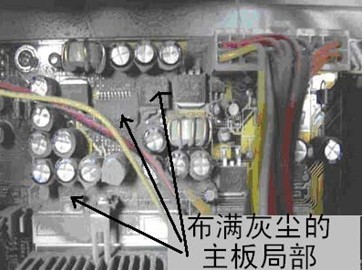

这是最常用的一种办法，往往也是最有效和简便的，对使用3年以上，工作环境不好的机器特别推荐，打开主机后，用毛刷轻轻刷去主板上的灰尘，为防止毛刷产生静电，浮尘用化学试验仪器的吸耳球吹最好，整机清理一般用吹风机。第二点，主板上的一些采用插脚形式的扩展卡、芯片，有时会因为引脚氧化而接触不良，在夏季潮湿时候更明显。拆除后用橡皮擦去表面氧化层，重新插接，一般故障得到排除。

2、观察法
也是最直观的一种检查方法，仔细查看待修的板子，最好有亮度较高的工作灯，观察插头、插座是否歪斜，电阻、电容引脚是否相碰，表面有无烧焦，芯片表面是否存在开裂、变色等异常，主板上的铜箔有无翘起、烧断。还要查看是否有异物掉进主板的元器件之间。遇到有疑问的地方，用万用表量一下。这时还可以在关机后，马上进行检修，用手指触摸一些芯片的表面，感觉有无异常发烫现象等，一般如果芯片发热甚至发烫，都是已经损坏的表现。
检修实例：正常维护拆装机箱后，不小心掉入的小镙丝之类的导电物，卡在主板的元器件之间从而引发短路现象，引发“保护性故障”。另外就是，一些兼容机在组装时，主板与机箱底板间少装了用于支撑主板的铜柱，导致主板安装不当、机箱变形而使主板与机箱短接，使具有短路保护功能的电源自动切断电源。
3、菜单法
按图索骥的方法，规律性强，可直接对症下药，往往手到病除。
检修实例：一般情况当遇到如下现象时，电脑开机时不能正确找到硬盘；开机后系统时间不正确；CMOS设置不能保存等现象时，先检查主板CMOS跳线是设为清除“CLEAR”选项（一般2-3）还是“NORMAL”选项（一般为1-2），然后重新设置（这以步一般直接跳过，没人去动，主板自己是不会更改跳线的）。非CMOS跳线错误，99%是主板电池损坏或电池电压不足造成的，换主板纽扣电池排除（电池寿命5年左右）。
4、电阻、电压测量法
检测电脑主板，和其他电器原理一样，如怀疑有短路现象，就有必要在加电前测量主板上电源＋5V与地（GND）之间的电阻值。还可以直接测芯片的电源引脚与地之间的电阻。电阻一般为300Ω左右，不应低于100Ω。反向电阻，略有差异，但不能相差过大。正反向阻值很小或接近导通，说明肯定有短路现象存在，需要查明原因。以下几种原因都会产生这类现象：
（1）系统板上有被击穿的芯片，可采用观察法进行简单排除，无法找到时使用分级断开缩小范围进行排查，（无法通电，只能检查出短路芯片部分）。
（2）损坏的电阻电容，电阻短路，电容击穿（可看到外观变化）。
（3）存有导电杂物（主要原因，灰尘等），或焊点间短路（这种可能性很小）。

5、拔插交换法
这种办法也是检修过程中的捷径，前提是手头有同型号好主板，可以采用测量电阻值的方法测板上的疑点，通过对比，可以较快地发现芯片故障所在。但此方法操作比较复杂，并冒着损坏好主板的风险，且交换器件多为焊接件（主板本身是一个整体，仅有少数芯片可以插拔），属于较高难度手段，到此阶段，推荐返回厂家检修。
6、软、硬件结合诊断法
软件故障在主板中也占一定比例，由于主板驱动丢失、破损、重复安装等，引起操作系统引导失败或造成操作系统工作不稳的故障，依次打开“控制面板——系统——设备管理器”检查一下“系统设备”中的项目，是否有黄色惊叹号、问号。将打黄色惊叹号或问号的项目全部删除或卸载（可在“安全模式”下进行操作），重新安装主板自带的驱动，重启即可恢复。
硬件检测：通过随机诊断程序、专用维修诊断卡及根据各种技术参数（如接口地址），专用诊断程序来辅助硬件维修，达到事半功倍之效。前提是CPU及基总线运行正常，能够运行有关诊断软件，能够运行安装于I/O总线插槽上的诊断卡等。程序测试法的原理是用软件发送数据、命令，并且通过读线路状态及某个芯片（如寄存器）状态来识别故障部位，适用于检查各种接口电路故障及具有地址参数的各种电路。

7、先简单后复杂，结合组成原理判断法
电脑主板主要采用的都是大规模集成电路，并且控制逻辑集成度越来越高，其逻辑正确性难以通过测量来判断。因此必须先判断逻辑关系简单的芯片及阻容元件，然后将故障集中在逻辑关系难以判断的大规模集成电路芯片，为进一步维修提供参考，笔者限于维修芯片等条件限制，没有这类实践实例。

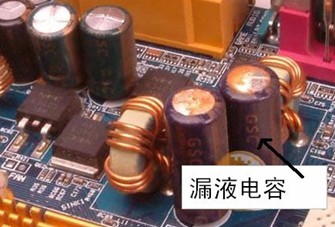

结束语：主板故障排除方法中，最主要的是根据故障出现的原因来找，如一般4年以上的主板故障，正常应用出现故障的几率，几乎都是CPU附近滤波电容受热后，电解液干涸，容量降低造成的频繁死机等，直接可以通过观察法发现暴浆漏液现象，（笔者曾多次修复）再有，如果真正芯片级的维修，主板并不同于硬盘等存储设备，本身附加价值不高，没有那么高的维修价值，并且一般情况新产品价格越来越低，性能越来越高，可以直接采用更换新主板解决，列为终极维修手段。
