作为一名合格的网管管理员,经常采集,分析网络中数据是一项必不可少的工作,它有助于我们优化我们的网络,提高网络的效率,更重要的是可以排除各种网络故障.但对于初涉网络管理的朋友来讲,经常会碰到这样问题,我明明安装了最好的网络分析软件,但捕捉不到网络中数据,更谈不什么分析了.但有的朋友即使能够捕捉到数据,但可能也没弄明白是怎么一事了,因为是他所在网络结构的一种巧合,让他碰上了,只要装上分析软件就可以了.其实不然. 我们知道，网络协议分析软件以嗅探方式工作，它必须要采集到网络中的原始数据包，才能准确分析网络故障。但如果安装的位置不当，采集到的数据包将会存在较大的差别，从而会影响分析的结果。网络分析软件必须根据本地的网络拓朴结构,安装一个适合的位置,才能捕捉到网络数据了.下面我们从常见几种局域网结构来分析了.
一:共享式网络
使用集线器（Hub）作为网络中心交换设备的网络即为共享式网络，集线器（Hub）以共享模式工作在OSI层次的物理层。如果您局域网的中心交换设备是集线器（Hub），可将网络协议分析软件安装在局域网中任意一台主机上，此时软件可以捕获整个网络中所有的数据通讯，其安装简图如下。





优点：不需添加设备, 不用改变网络拓扑结构,安装位置任意
缺点: 不能分隔冲突域，不能分隔广播域,如果局域网中的终端太多,数据流量大,很容易造成网络瓶颈,因为它的安装位置任意,所以任何人都可以装一个监控软件来分析,很容易造成信息泄密.
注意:可能有些朋友是在这种网络结构中安装的网络分析软件,就不会遇到什么困难,但会造成一种分析软件装在任何位置就可以的错觉了.
二:交换式网络(带镜像功能)

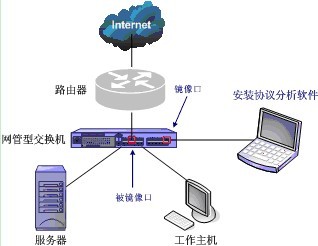

使用交换机（Switch）作为网络的中心交换设备的网络即为交换式网络。交换机（Switch）工作在OSI模型的数据链接层，它的各端口之间能有效分隔冲突域，由交换机连接的网络会将整个网络分隔成很多小的网域。如果您网络中的交换机具备镜像功能时，可在交换机上配置好端口镜像，再将网络协议分析软件安装在连接镜像端口的主机上，此时软件可以捕获整个网络中所有的数据通讯，其安装简图如下。





优点:  可以分隔冲突域，不能分隔广播域,不需添加设备, 不用改变拓扑
  如果没有,就要额外增加一笔开支了,呵,算缺点吗..
三:交换式网络(不带镜像功能)

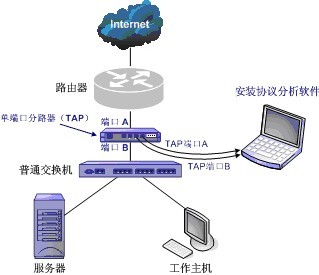

一些简易的交换机可能并不具备镜像功能，不能通过端口镜像实现网络的监控分析。这时，可采取在交换机与路由器（或防火墙）之间串接一个以太网分路器（Tap）或集线器（Hub）的方法来完成数据捕获，其安装简图如下。
1: 使用网络分接器(Taps)
使用Tap时，成本较高，需要安装双网卡，并且在管理机器不能上网，如果要上网，需要再安装另外的网卡。





关于以太网分路器:可用于监测两台以太设备之间的通信情况，以旁路方式接入，完全获得全双工数据
特点:
* 旁路接入、对网络无任何影响的物理分流设备；
* 高性能容错、完整获得全双工/半双工数据；
* 完全避免交换机端口镜像所带来的资源浪费、丢坏包的情况；
* 冗余设计、电源热插拔提供更高可用性；
* 支持10/100M全双工、全线速应用
特殊应用:定点分析一个部门或一个网段

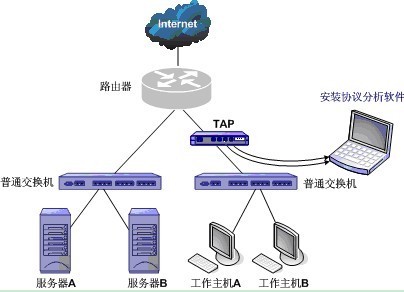

在实际情况中，网络的拓扑结构往往非常复杂，在进行网络分析时，我们并不需要分析整个网络，只需要对某些异常工作的部门或网段进行分析。这种情况下，可以将网络协议分析软件安装于移动电脑上，再附加一个分路器（Tap）或集线器（Hub），就可以很方便的实现任意部门或任意网段的数据捕获，其安装简图如下。





优点:简单方便,移动分析设备,根据需要定点分析
缺点:增加设备

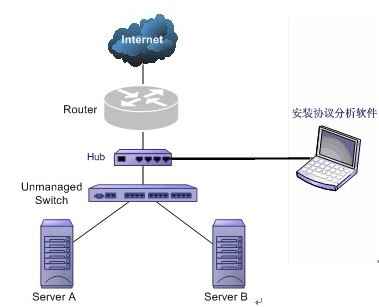

2:使用集线器(Hub)
Hub成本低，但网络流量大时，性能不高，Tap即使在网络流量高时，也对网络性能不会造成任何影响，





四:代理服务器共享上网
当前的小型网络中，有很大一部分都可能仍然通过代理服务器共享上网，对这种网络的分析，直接将网络分析软件安装在代理服务器上就可以了，其安装简图如下。





优点:简单方便
缺点:因为代理服务器本身要进行路由转发功能,又要肩负网络分析的任何,可能降低分析效率
注意：这种情况下的分析，需要同时对代理服务器的内网卡和外网卡进行数据捕获。
五:带端口监控(镜像)的路由器

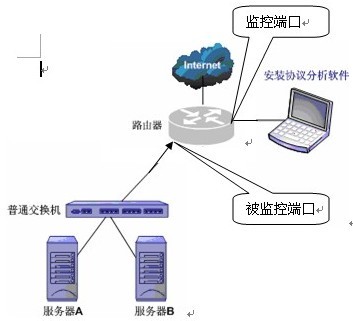

我们都知道现在的路由器功能越来越强大,有的上面集成了交换机的功能,比如有的带有端口监控功能,可直接指定一个端口监控其它的端口,但这些端口必须在一个VLAN内. 其安装简图如下





优点:安装简单,不需添加任何设备.
缺点:如果网络中数据流量过大,会加大路由器的负荷,影响网络工作效率.
经过以上的分析,我建议一般采取第二种方式是比较优化的一种方式了,但如果网络结构复杂,可与第三种方式相结合了.当然最终要根据各们朋友的实际情况了,因地制宜来达到分析网络数据的目的了。
