跨VLAN寻找PPPOE服务器

发布:admin | 发布时间: 2012年6月8日

为什么要跨VLAN寻找PPPOE服务器呢？这是由于单位的特殊需求：单位局域网PC近200台，原来为了防止ARP欺骗等局域网病毒的传播，划分了十几个VLAN。为了安全，当时恨不得每台电脑在一个VLAN里（限于工作量和实际情况很难做到），电脑分配静态私有IP，它们之间通信全部采用三层路由方式，有的甚至限制其互相通信。如此划分以后，PC最多的一个VLAN里有20多台。网络曾经稳定过老一段时间，但后来一个VLAN里发生ARP病毒或蠕虫病毒等引起的异常流量，使汇聚交换机不堪负重——丢包。再后决定架设pppoe服务器，PPPOE协议防ARP欺骗吗。但是问题又来了？PPPOE协议是二层协议，只能在同一个VLAN中使用，如何在不影响用户上网的情况下，让这十几个VLAN里的用户改用pppoe方式上网呢？也就是说，让这个十几个VLAN中的用户跨VLAN寻找某一个VLAN中PPPOE服务器。笔者通过实践，找到了以下两种办法：
一、通过交换机的Hybird端口实现。

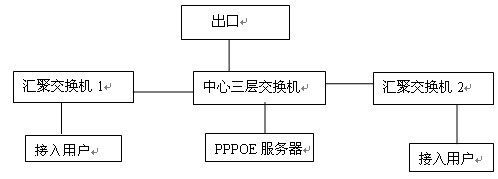

网络结构如下图所示：

图中的汇聚交换机1和汇聚交换机2在不同的VLAN中，PPPOE服务器在汇聚交换1所在的VLAN中。
Hybrid类型的端口比较灵活，可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，不论是tag报文，还是untag报文都可以通过。这就是能够实现跨VLAN拨号的关键。
中心三层交换机数据配置如下：
Vlan 10
Interface vlan-interface10
Ip address 192.168.1.1 255.255.255.0
#
Vlan 20
Interface vlan-interface20
Ip address 192.168.2.1 255.255.255.0
#
Interface gigabitethernet1/0/1(连接汇聚交换机1端口)
Port link-type hybird
Port hybird vlan 10 20 untagged
Port hybrid pvid vlan 10
#
Interface gigabitethernet1/0/2(连接汇聚交换机2端口)
Port link-type hybird
Port hybird vlan 10 20 untagged
Port hybrid pvid vlan 20
#
Interface gigabitethernet1/0/3(连接PPPOE服务器端口)
Port link-type hybird
Port hybird vlan 10 20 untagged
Port hybrid pvid vlan 10
这里有三点需要说明：
1、为了简化配置过程，简要说明问题，这里只配置两个VLAN。更多的VLAN配置，只要把其下的端口配置成hybird端口，并且把该端口也加入到pppoe服务器所在的vlan即可。
2、汇聚交换机如果仅作为二层交换机使用，可以不配置数据；如果汇聚交换机下也划分了多个VLAN，其上连端口也要做成hybird端口，如果做成trunk端口就不会拨号成功。
3、估计你能看出来了吧，如此的网络结构用户即可以配置固定IP上网，也可以拨号上网。
二、通过支持802.1Q协议的PPPOE服务器网卡实现。
这个道理就很简单了：支持802.1Q协议的网卡可以加入到多个VLAN中，所以各个VLAN中的主机都能找到PPPOE服务器；通过网卡的数据包全部打上tag标签，所以图中的中心交换机连接PPPOE服务器和汇聚交换机的上连端口要配置成trunk端口。网络拓扑如上图所示，数据配置过程相对简单，不再赘述。

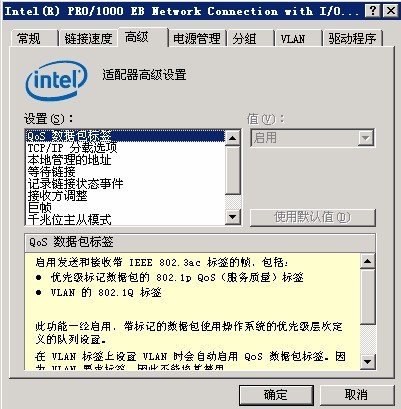

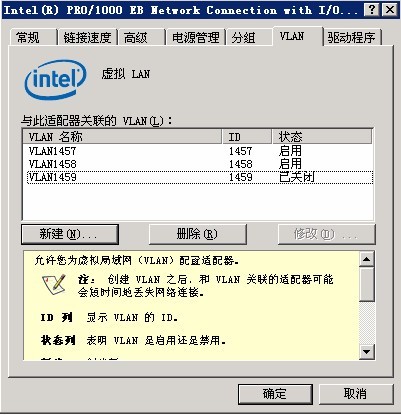

为了更清楚的说明问题，这里再说一下支持802.1Q协议的网卡。在网卡的属性里可以看到如下图所示的选项：
